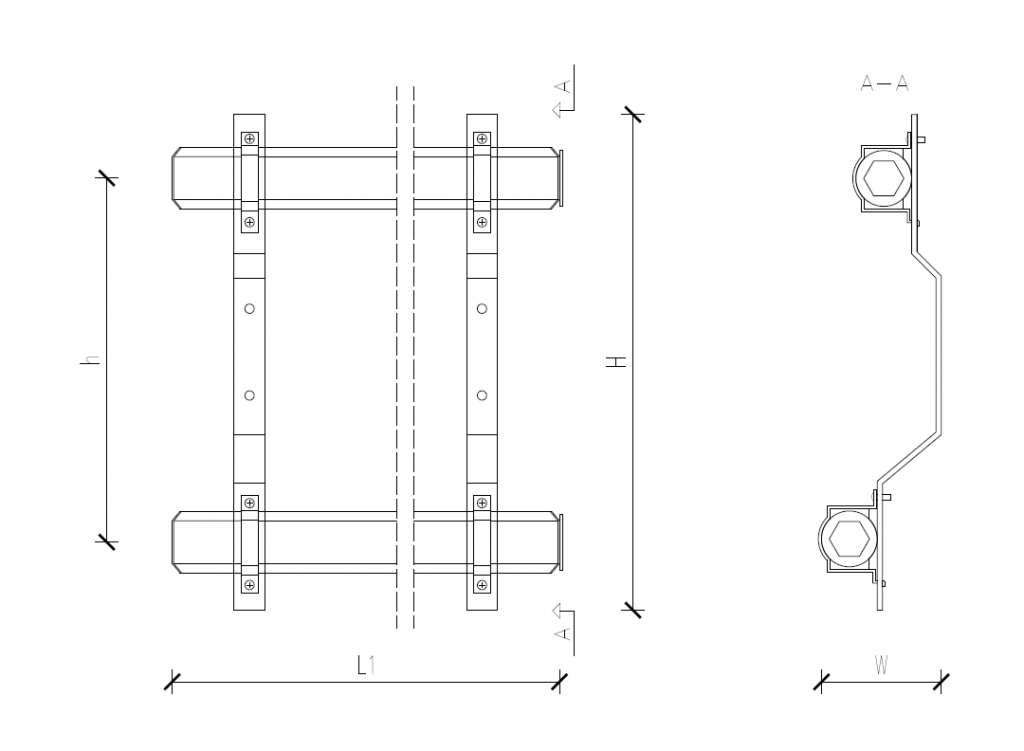

Rysunek techniczny
Szczegóły produktu.
Zestaw zawiera:
- 2x belka mosiężna o profilu C7
- 2x korek mosiężny 1’’
- Uchwyty montażowe
Parametry Techniczne:
- Max. temperatura 95°C
- Max. ciśnienie 0,6MPa
- Stężenie glikolu 1:1
- Gwinty przyłączeniowe 1’’
Atest higieniczny: HK/W/0257/01/2017
Krajowa ocena techniczna: ITB-KOT-2017/0332
Towar spełnia normy znaku budowlanego
| Numer katalogowy | Obwód | Długość [mm] (L1) | Wysokość [mm] (H) | Głębokość [mm] (W) | Rozstaw [mm] |
| 34/003 | 2 | 100 | 320 | 90 | 235 |
| 34/139 | 3 | 150 | 320 | 90 | 235 |
| 34/140 | 4 | 200 | 320 | 90 | 235 |
| 34/141 | 5 | 250 | 320 | 90 | 235 |
| 34/142 | 6 | 300 | 320 | 90 | 235 |
| 34/143 | 7 | 350 | 320 | 90 | 235 |
| 34/144 | 8 | 400 | 320 | 90 | 235 |
| 34/145 | 9 | 450 | 320 | 90 | 235 |
| 34/146 | 10 | 500 | 320 | 90 | 235 |
| 34/147 | 11 | 550 | 320 | 90 | 235 |
| 34/148 | 12 | 600 | 320 | 90 | 235 |
| 34/149 | 13 | 650 | 320 | 90 | 235 |
| 34/156 | 14 | 700 | 320 | 90 | 235 |
| 34/157 | 15 | 750 | 320 | 90 | 235 |
| 34/158 | 16 | 800 | 320 | 90 | 235 |
