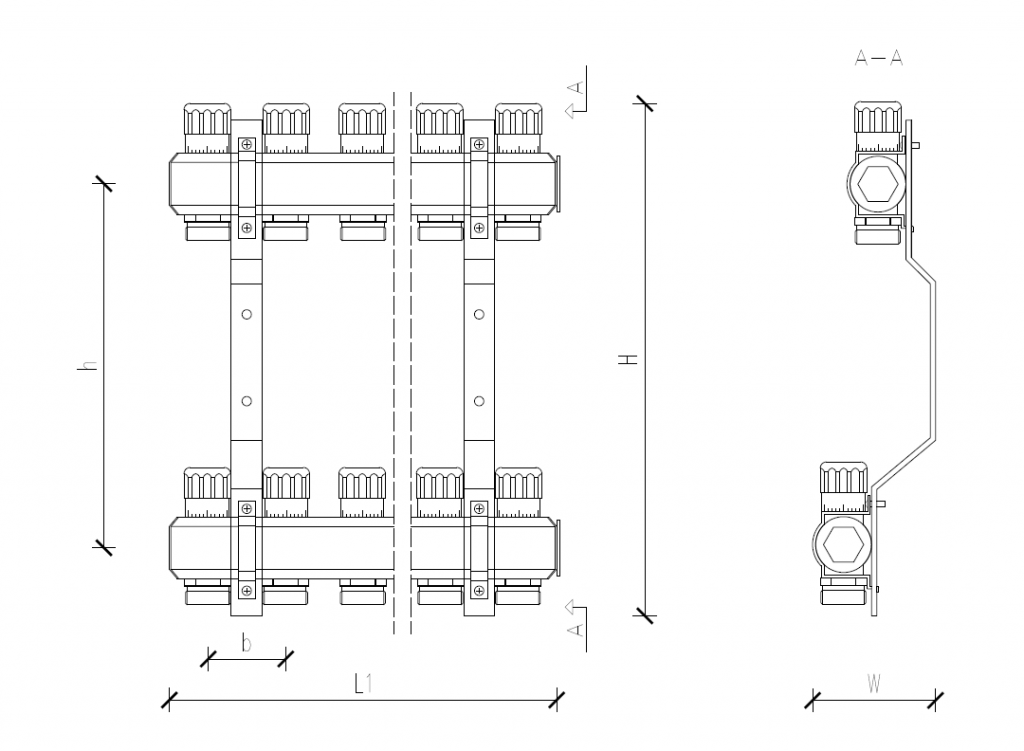

Rysunek techniczny
Szczegóły produktu.
Zestaw zawiera:
- Zawory ręczne
- 2x belka mosiężna o profilu C7
- 2x korek mosiężny 1’’
- Uchwyty montażowe
Parametry Techniczne:
- Max. temperatura 60°C
- Max. ciśnienie 0,6MPa
- Stężenie glikolu 1:1
- Gwinty przyłączeniowe 1’’
Atest higieniczny: HK/W/0257/01/2017
Krajowa ocena techniczna: ITB-KOT-2017/0332
Towar spełnia normy znaku budowlanego
| Numer katalogowy | Obwód | Długość [mm] (L1) | Wysokość [mm] (H) | Głębokość [mm] (W) | Rozstaw [mm] |
| 34/375 | 2 | 100 | 320 | 90 | 235 |
| 34/371 | 3 | 150 | 320 | 90 | 235 |
| 34/365 | 4 | 200 | 320 | 90 | 235 |
| 34/366 | 5 | 250 | 320 | 90 | 235 |
| 34/367 | 6 | 300 | 320 | 90 | 235 |
| 34/368 | 7 | 350 | 320 | 90 | 235 |
| 34/372 | 8 | 400 | 320 | 90 | 235 |
| 34/369 | 9 | 450 | 320 | 90 | 235 |
| 34/370 | 10 | 500 | 320 | 90 | 235 |
| 34/377 | 11 | 550 | 320 | 90 | 235 |
| 34/378 | 12 | 600 | 320 | 90 | 235 |
