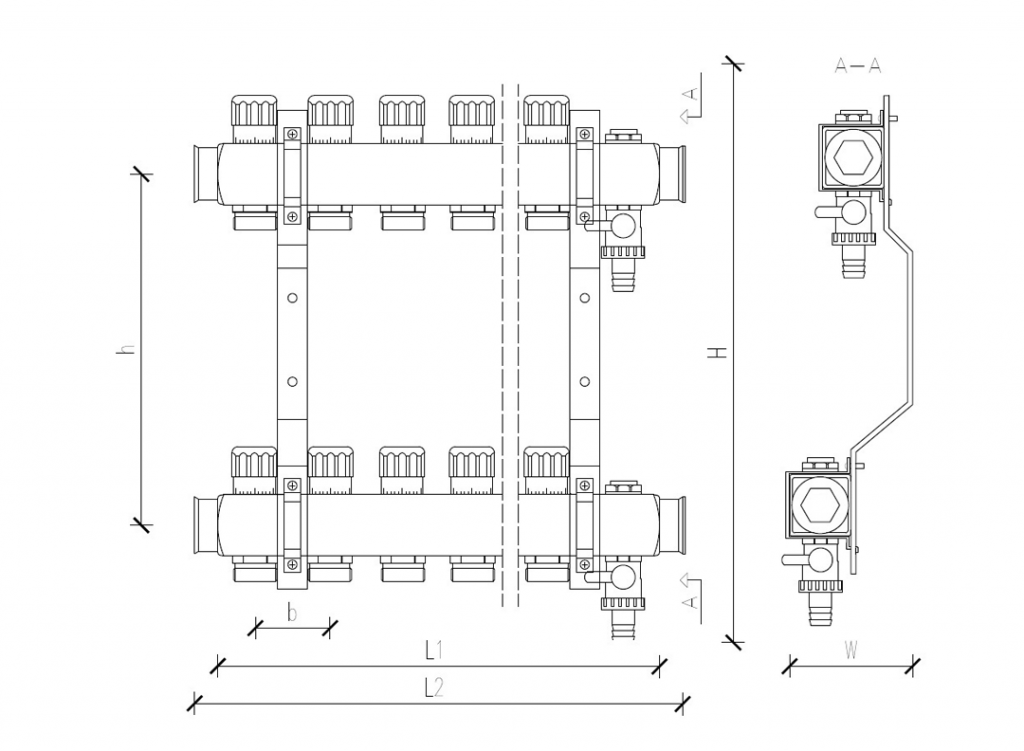

Rysunek techniczny
Szczegóły produktu.
Zestaw zawiera:
- 2x belka INOX o grubości 2mm
- 2x korek INOX 1″’
- Zawór ręczny
- Uchwyty montażowe
Parametry Techniczne:
- Max. temperatura 60°C
- Max. ciśnienie 0,6MPa
- Stężenie glikolu 1:1
- Gwinty przyłączeniowe 1’’
Atest higieniczny: B-BK-60210-1480/19
Krajowa ocena techniczna: ITB-KOT-2017/0332
Towar spełnia normy znaku budowlanego
| Numer katalogowy | Obwód | Długość [mm] (L2) | Wysokość [mm] (H) | Głębokość [mm] (W) | Rozstaw [mm] |
| 56/200 | 2 | 180 | 370 | 90 | 235 |
| 56/201 | 3 | 230 | 370 | 90 | 235 |
| 56/202 | 4 | 280 | 370 | 90 | 235 |
| 56/203 | 5 | 330 | 370 | 90 | 235 |
| 56/204 | 6 | 380 | 370 | 90 | 235 |
| 56/205 | 7 | 410 | 370 | 90 | 235 |
| 56/206 | 8 | 460 | 370 | 90 | 235 |
| 56/207 | 9 | 510 | 370 | 90 | 235 |
| 56/208 | 10 | 560 | 370 | 90 | 235 |
| 56/209 | 11 | 610 | 370 | 90 | 235 |
| 56/210 | 12 | 660 | 370 | 90 | 235 |
