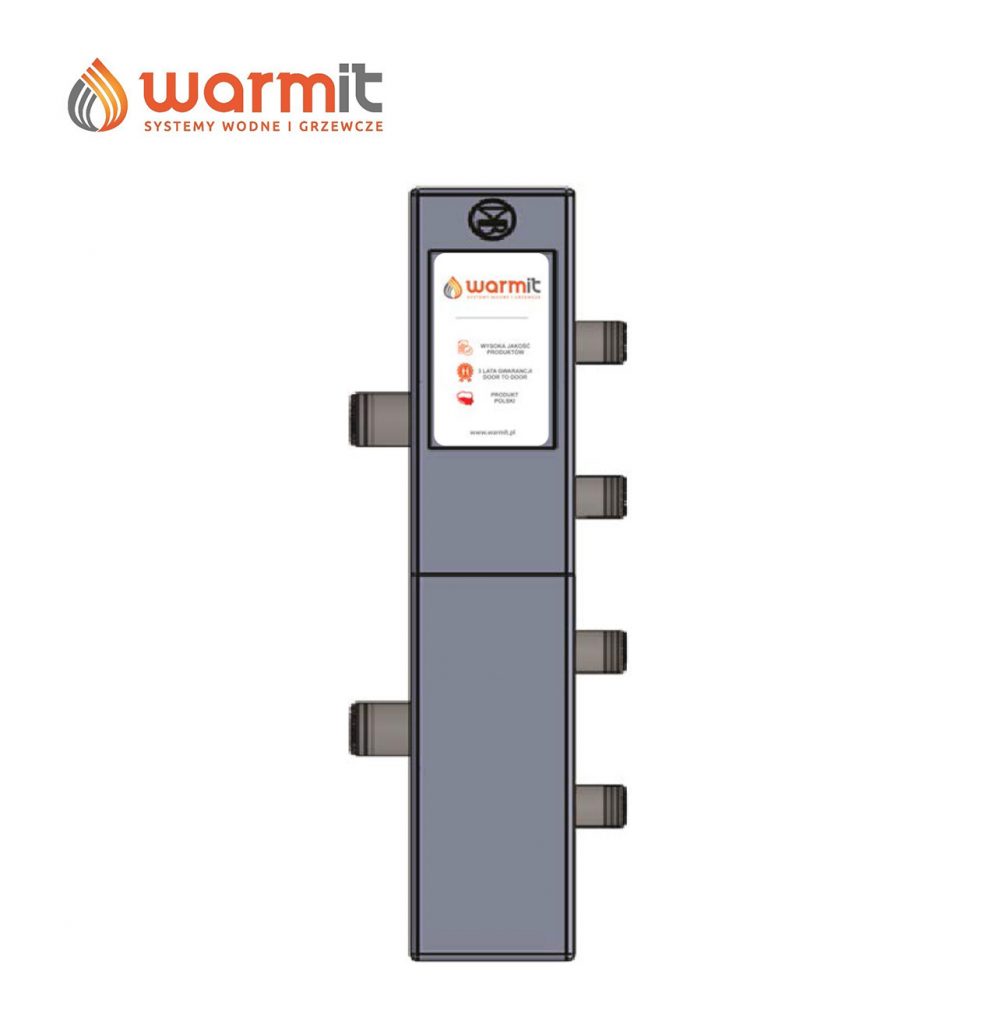

Obraz poglądowy

Rysunek techniczny

Opis

Sprzęgło hydrauliczne służy do wyrównywania ciśnień i oporów hydraulicznych w instalacjach grzewczych o zmiennych parametrach pracy i różnym stopniu zapotrzebowania na czynnik grzewczy.

Szczegóły produktu.

Zestaw zawiera:

  • Odpowietrznik automatyczny z zaworem „STOP”
  • Zawór spustowy
  • Ocieplenie

Parametry Techniczne:

  • Pojemność wodna (l) : 3,55
  • Moc (kW) ΔT = 15°C : 82
  • Max. przepływ (m3/h) : 4,8
  • Max. temperatura pracy (°C) : 90
  • Max. ciśnienie pracy (bar) : 10
  • Śr. przyłącza (źródło ciepła) : GZ 5/4″
  • Śr. przyłącza (instalacja) : GZ 1″
Numer katalogowyGłębokość [mm]Szerokość [mm]Wysokość [mm]
58/302117195630
