Rysunek techniczny

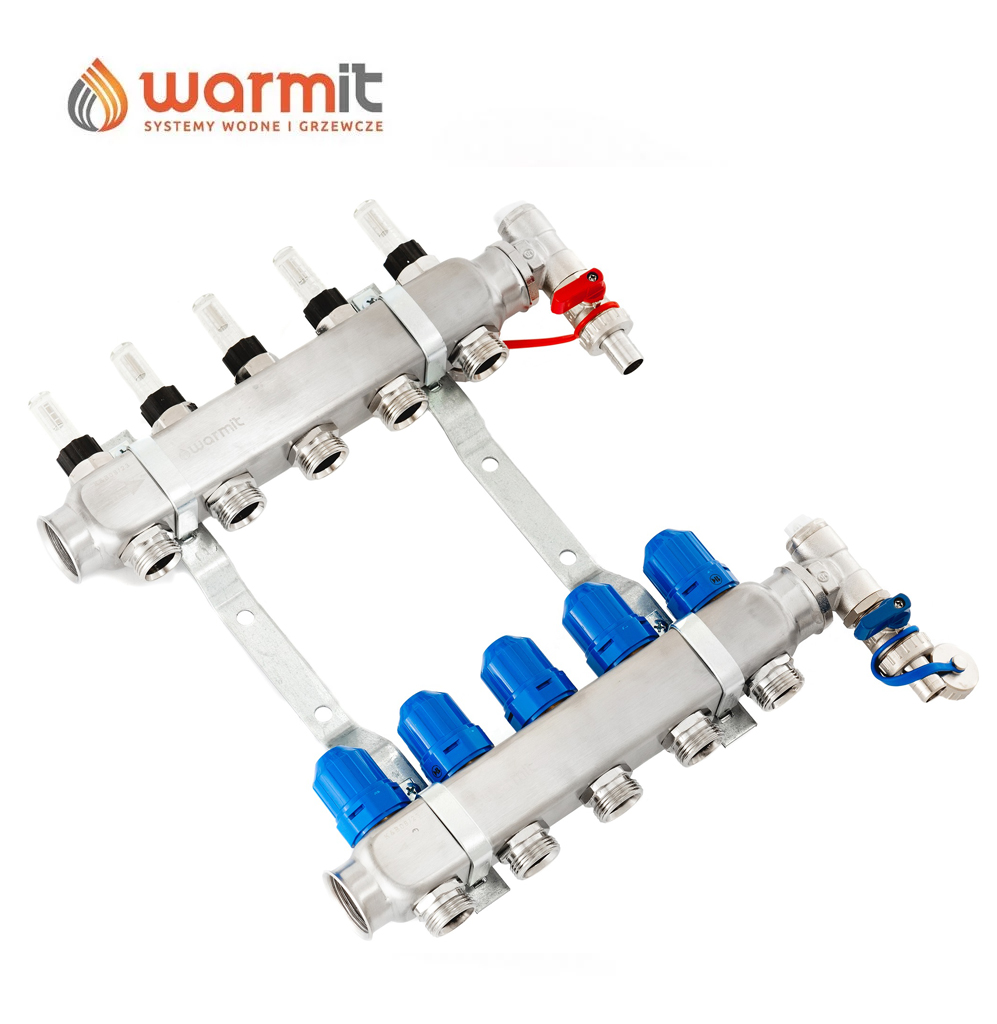

Szczegóły produktu.
Zestaw zawiera:
- 2x belka INOX o grubości 2mm
- 2x odpowietrznik manualny 1/2″
- 2x zawór spustowy 1/2″
- Przepływomierz
- Zawór termostatyczny
- 2x korek INOX 1″
- Uchwyty montażowe
Parametry Techniczne:
- Max. temperatura 60°C
- Max. ciśnienie 0,6MPa
- Stężenie glikolu 1:1
- Gwinty przyłączeniowe 1’’
Atest higieniczny: B-BK-60210-1480/19
Krajowa ocena techniczna: ITB-KOT-2017/0332
Towar spełnia normy znaku budowlanego
| Numer katalogowy | Obwód | Długość [mm] (L2) | Wysokość [mm] (H) | Głębokość [mm] (W) | Rozstaw [mm] |
| 42/090 | 2 | 180 | 400 | 90 | 235 |
| 42/091 | 3 | 230 | 400 | 90 | 235 |
| 42/092 | 4 | 280 | 400 | 90 | 235 |
| 42/093 | 5 | 330 | 400 | 90 | 235 |
| 42/094 | 6 | 380 | 400 | 90 | 235 |
| 42/095 | 7 | 410 | 400 | 90 | 235 |
| 42/096 | 8 | 460 | 400 | 90 | 235 |
| 42/097 | 9 | 510 | 400 | 90 | 235 |
| 42/098 | 10 | 560 | 400 | 90 | 235 |
| 42/099 | 11 | 610 | 400 | 90 | 235 |
| 42/100 | 12 | 660 | 400 | 90 | 235 |
| 42/101 | 13 | 710 | 400 | 90 | 235 |
| 42/102 | 14 | 760 | 400 | 90 | 235 |
| 42/103 | 15 | 810 | 400 | 90 | 235 |
| 42/104 | 16 | 860 | 400 | 90 | 235 |
