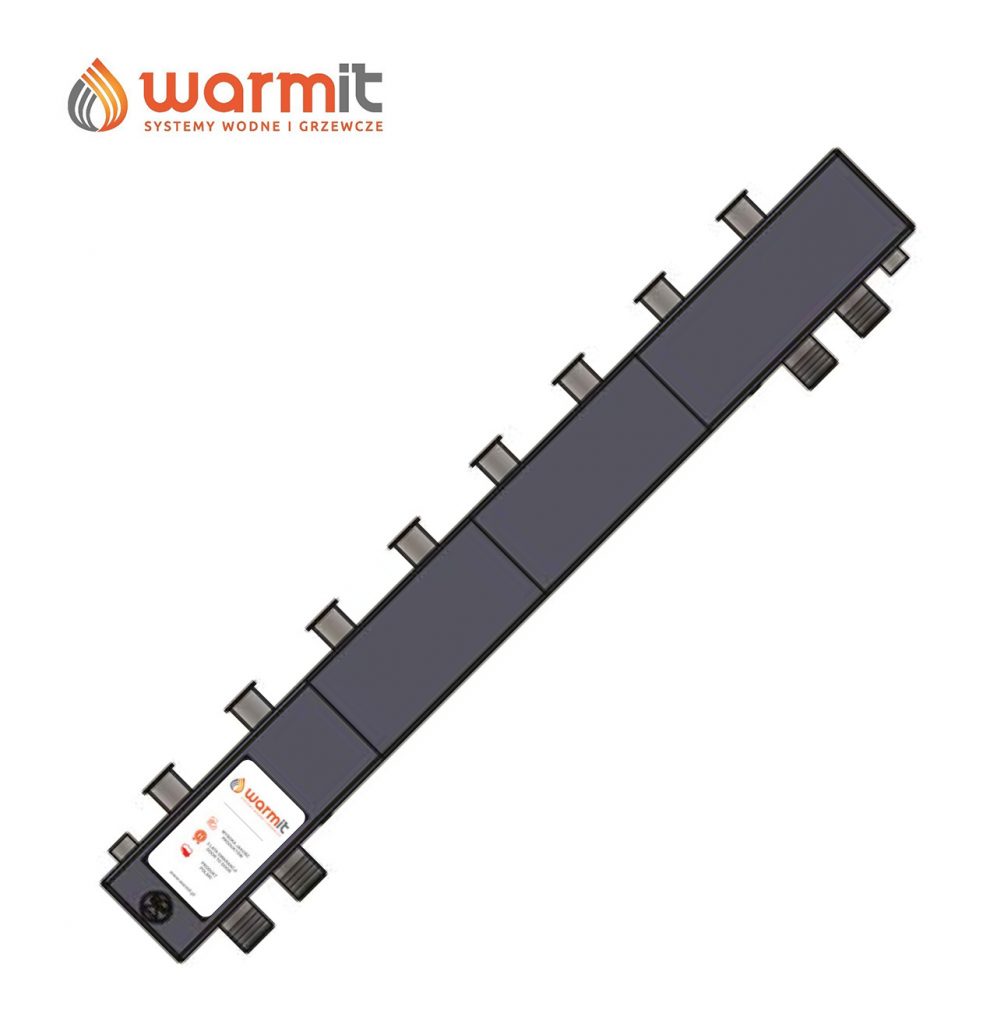

Obraz poglądowy

Rysunek techniczny

Opis

Sprzęgło-rozdzielacz hydrauliczny służy do rozdziału czynnika grzewczego na kilka obiegów grzewczych, również tych o zmiennych parametrach. Dzięki funkcji sprzęgającej, optymalizuje poziom ciśnienia i oporów hydraulicznych w instalacji. Pozwala to na utrzymanie stabilnych warunków pracy i szybkie dostosowanie para-metrów czynnika, do bieżącego zapotrzebowania instalacji.

W prezentowanym wykonaniu możliwe jest przyłączenie dwóch źródeł ciepła.

Szczegóły produktu.

Zestaw zawiera:

  • Korek mosiężny 1/2″
  • Odpowietrznik automatyczny z zaworem „STOP”
  • Zawór spustowy
  • Ocieplenie
  • Uchwyty mocujące

Parametry Techniczne:

  • Pojemność wodna (l) : 6,2
  • Moc (kW) ΔT = 15°C : 127
  • Max. przepływ (m3/h) : 7,4
  • Max. temperatura pracy (°C) : 90
  • Max. ciśnienie pracy (bar) : 6
  • Śr. przyłącza (źródło ciepła) : GZ 5/4″
  • Śr. przyłącza (instalacja) : GW 6/4″
Numer katalogowyGłębokość [mm]Szerokość [mm]Wysokość [mm]
58/1061171951135
